故障现象：

发动机怠速时抖动严重，加油门无反应。

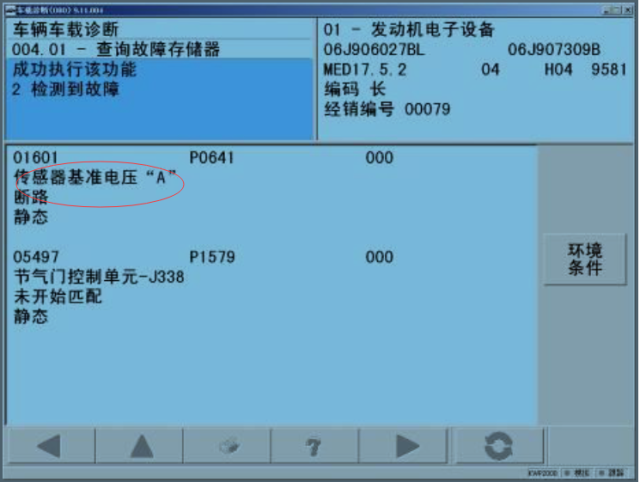

1、根据故障诊断过程，用VAS5052A对车辆相关控制系统进行检查，发现发动机
电子设备存有故障码01601---传感器基准电压“A” 断路/静态；故障码05497---
节气门控制单元-J338 未开始匹配。

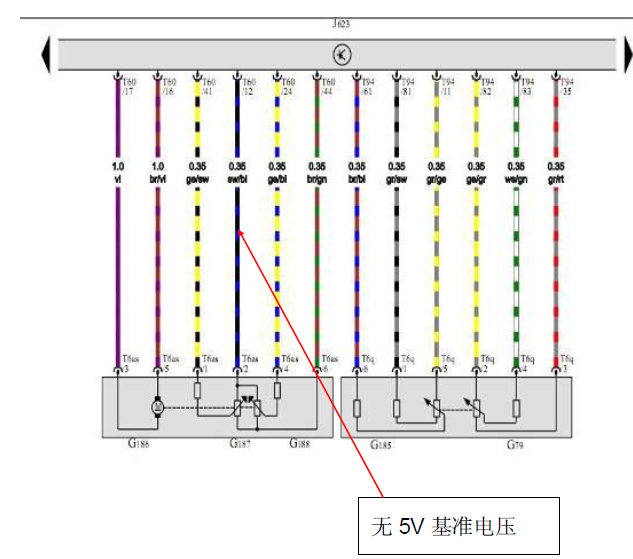

2、根据故障码含义及电路图检查节气门控制单元J338 相关针脚的电压：节气
门驱动电机3#与5#电压为12.35V（正常）；检查J338 基准电压2#与6#电压
为0.85V（异常，对比正常车辆此电压应为5.0V）。

3、检查节气门控制单元J338 的2#与发动机控制单元J623 的T60/12#之间导
线连接正常，检查J623 的T60/12#输出电压也为0.85V。

4、检查J623 的供电及搭铁正常。，

故障原因分析：发动机控制单元J623 的T60/12 #脚无5V 基准电压输出，节气门控制单元接受不到5V 基准电压，导致节气门在踩油门时不工作。

故障处理方法：更换发动机控制单元J623，在线匹配后试车怠速及加速均正常
