大众斯柯达明锐轿车空调不制冷

故障现象;
     一辆2009年大众斯柯达明锐轿车。该车空调不制冷。
故障分析:
(1)启动发动机,接通鼓风机开关和A/C开关,用手触摸空调管路,高压管路不热,低压管路不凉,说明空调压缩机不工作。连接歧管压力表组测量空调系统压力,发现高低管路压力均约为6.5 bar (1 bar=100 kPa ),说明制冷剂充足。用故障检测仪检测,在08一空调系统中读得故障代码00898,含义为“空调压缩机激活断路或对正极短路”。

(2)该车采用斜盘式可变排量空调压缩机,空调控制单元0301)根据设定温度、车外与车内温度、 蒸发器 温度及制冷剂力的变化,对安装在空调压缩机后部的调节电磁阀 (N280)的占空比进行控制,以改变斜盘位置,从而调节空调压缩机的排量。

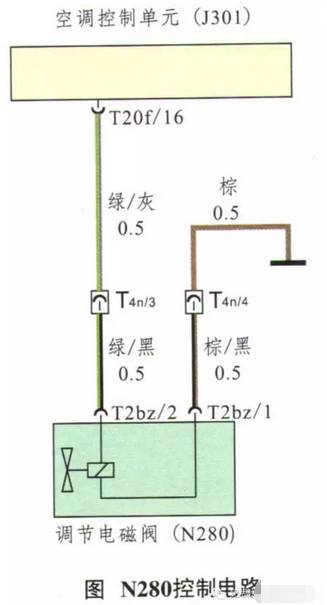

(3)脱开N280导线连接器,测量N280电阻,约为12Ω,正常;根据图1测量导线连接器T2bz端子1的搭铁,正常;在导线连接器T2bz端子1和端子2上串联试灯,启动发动机并接通A/C开关,试灯不亮,推断J301没有发出占空比信号或N280与J301间的控制线有故障。
(4)由图1可知,N280与J301间有1个中间导线连接器T4n,其位于发动机室内左纵梁右前侧。经检查发现,导线连接器T4n附近的线束未可靠固定,以致线束被散热风扇叶片磨破,且其中1根绿黑线已断路;进一步检查发现,断开的导线正是N280的占空比控制线。
    排除方法:修复破损的线束并重新固定。
