    福特锐界电子驻车制动系统故障检修





       一辆行驶里程约1万km的2016年长安福特锐界。该车因电子驻车制动系统故障而进厂检修。

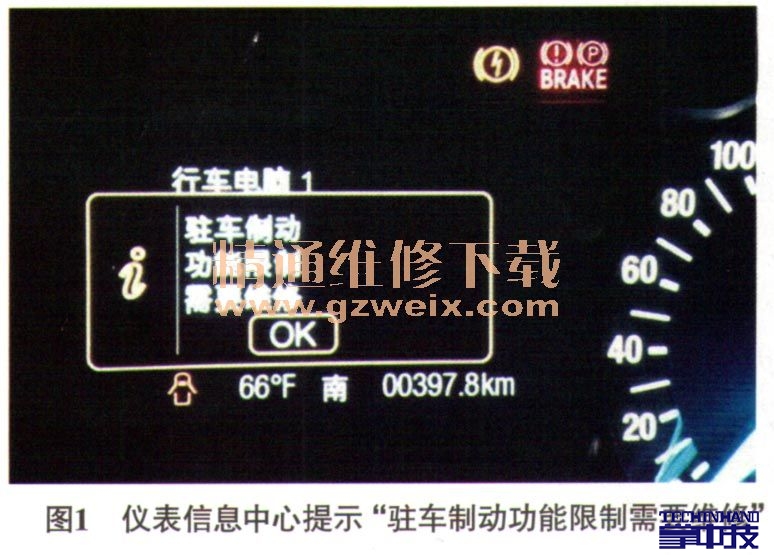

        故障诊断:接车后试车验证故障现象,接通点火开关起动发动机,发动机顺利起动,仪表信息中心提示“驻车制动功能限制需要维修”(图1),同时仪表盘上驻车制动灯闪烁,电子驻车警告灯常亮。


        连接IDS调取故障代码,在ABS控制模块内读得故障代码“B1111: 54”和故障代码“C2008:96”(图2)。根据故障代码的提示,对电子驻车制动系统的工作情况进行检查,操作电子驻车系统,发现左侧驻车制动失效,而右侧驻车制动工作正常,怀疑左侧驻车制动电动机故障。与试乘试驾车互换了左侧驻车制动电动机后试车,故障依旧。由此可初步排除左侧驻车制动电动机损坏的可能。

      查阅维修手册,对故障代码“B1111: 54”和故障代码“C2008:96”的解释及诊断步骤如下。
        (1)故障代码“B1111: 54”的含义为“启用电子驻车制动:校正丢失”,对此故障代码进行诊断,用故障检测仪执行电子驻车系统(EPB)的拉合和释放程序,并清除故障代码(DTC)。然后将点火开关先从ON转至OFF,再转至ON,使ABS控制模块执行自检,如果DTC再次出现,则更换ABS控制模块。
        (2)故障代码“C2008:96”的含义为“左侧驻车制动电动机:部件内部故障”。ABS控制模块通过发送电压脉冲信号对驻车制动电动机进行检测,当检测结果超出预期时,记录此DTC。在诊断DTC C2008-96之前,应先诊断ASS控制模块内存储的其他DTC。如果ABS控制模块内没有其他DTC存储,则先清除DTC,将点火开关先从ON转至OFF,再转至ON,使ABS控制模块执行自检,如果DTC再次出现,则更换ABS控制模块。
        根据上述提示,用IDS执行电子驻车制动系统的拉合和释放程序(图3),反复测试,测试程序均无法成功完成。读取故障代码,仍为“B1111: 54”和“C2008:96”。故障排查至此,只能根据故障代码的引导提更换ABS控制模块了。


        故障排除:更换ABS控制模块后试车,故障排除。
