防盗匹配上汽大众2016年凌度发动机电脑匹配

功能说明

2016年凌度发动机电脑匹配

实测车型

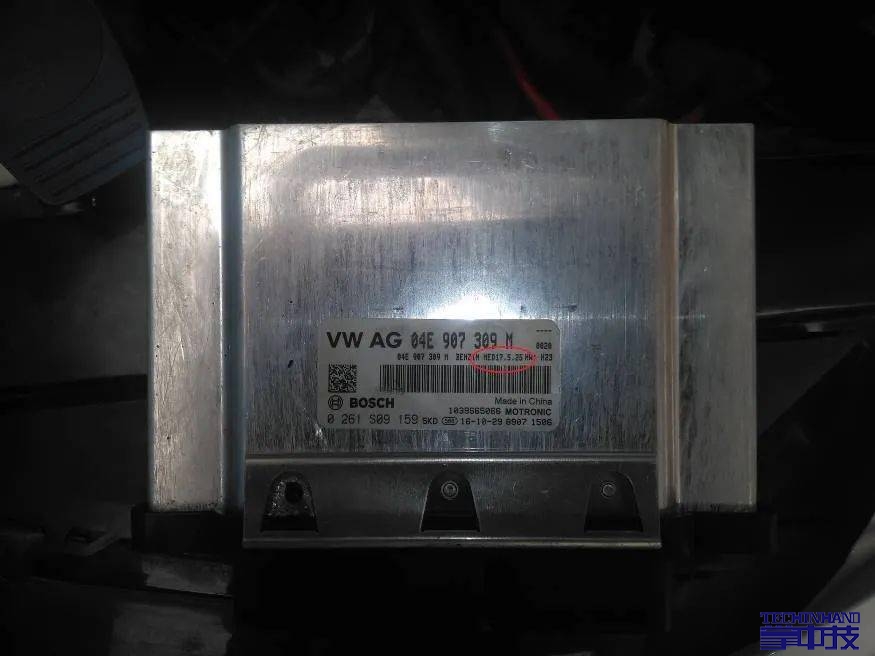

2016年大众凌度，电脑板位置和版本号如下图

注意事项

更换的新电脑板在红色圈位置是版本号，新、旧电脑板版本号必须一致，读取数据期间电源连接不能中断否则会丢失数据，原车电脑板不需要装车也可完成所有操作，但必须要有原车钥匙

1. X-431 PAD V设备，按照此图连接设备接12V-3A电源，如图1，在适配器后接新电脑板（外来电脑板）图2:

图2

2. 选择“特殊功能”，点击进入，如图3：

图3

3. 选择“发动机”，点击进入，如图4:

4. 选择“BENCH模式”，点击进入，如图5：

图5

5. 选择“MED17.5.25”，点击进入如图6,注意：此编号是发动机电脑上的编号，请核对无误后进入:

图6

6. 选择“直连接线图”，点击进入，如图7:

图7

7. 按照图8-1,连接新电脑板（外来电脑板），接好后如图，如图8-2:

图8-1

图8-2

8. 返回上一界面选择“备份EEPROM数据”，读取完数据保存好文件名 ，如图9:

图9

9. 在同一界面选择“备份FLASH数据”，读取完数据保存好文件名如图10（FLASHS数据读取时间会比较长）:

图10

10. 选择“Flash&Eeprom数据解密”，点击进入，如图11:

图11

11. 选择“载入FLASH数据”,加载刚刚读取的新电脑板（外来电脑板）数据，如图12-1，12-2:

图12-1

图12-2

12. 选择“载入EEPROM数据”,加载刚刚读取新电脑板（外来电脑板）数据，如图13-1、13-2:

图13-1

图13-2

13. 选择“解密”如图14-1，得到新电脑板（外来电脑板）CS码如图14-2:

图14-1

图14-2

14.1. 保存解密过后文件名字，如图15-1:

图15-1

14.2. 保接下来需要把设备与车辆连接，如图15-2:

图15-2

15. 进入防盗菜单选择“MQB仪表”，点击进入，如图16：

图16

16. 选择“MQB仪表”，点击进入，如图17：

图17

17. 选择“发动机”，点击进入，如图18：

图18

18. 打开点火开关选择“确定”，点击进入，如图19：

图19

19. 选择“编辑1”，加载前面的解密文件如图20-1，图20-2：

图20-1

图20-2

20. 选择“编辑2”，点击进入，如图21：

图24

21. 选择“原车钥匙获取”，点击进入，如图22：

图22

22. 打开点火开关选择“确定”，如图23：

图23

23. 把钥匙放入防盗盒子中选择“确定”，点击进入如图24-1，24-2：

图24-1

图24-2

24. 选择“开始更换”，点击进入，如图25：

图25

25. 把新电脑板（外来电脑板）装车选择“确定”，打开点火开关，点击进入，如图26：

图26

26. 更换成功，选择“确定”，如图27：

图27
